| 브랜드 이름: | XWH |
| 모델 번호: | DN-40, DN-63, D(T)N-80, D(T)N-100, D(T)N-125, D(T)N-125, D(T)N-200 |
| MOQ: | 1 |
| 가격: | USD4500-USD6000 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 50은 / 달에서 설정합니다 |

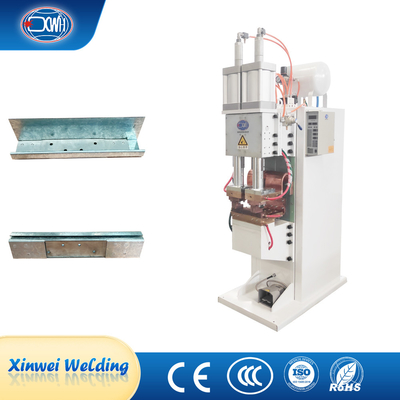

100kva 380volt 저항 스팟 및 프로젝션 웰더 스팟 웰딩 머신 가격
제품 설명
금속 잎 프로젝션 용접 기계는 프레임, 전도성 잎, 용접 머리의 이동 메커니즘, 전극 부품, 용접 트랜스포머 (전력 주파수),용접기 컨트롤러, 공기 회로 시스템, 냉각 물 시스템 등
기술 매개 변수
| 항목/모델 | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| 가등식 전력 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 정량 전력 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 2차 전압 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 명목 주파수 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 최대 단회로 전류 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 최대 용접력 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 목 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 맥스.전극에 프로스 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 작업 도동 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 냉각 물 소비 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 전극 tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 무기 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 프로젝션 클램핑 플레이트 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| 최대 용량 A3 강철 | MM | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 | 6+6 |
장점
1) 용접 덩어리의 형성은 항상 플라스틱 고리로 둘러싸여 있으며, 녹은 금속을 공기로부터 격리하고 있으며 금속 공정은 간단합니다.
2) 가열 시간은 짧고 열은 집중되어 있어서 열에 영향을 받는 부위는 작고 변형과 스트레스는 또한 작습니다.용접 후 캘리브레이션 및 열처리 절차를 마련 할 필요가 없습니다..
3) 용접 와이어 및 막대 같은 필러 금속과 염소, 에틸렌 글리콜 및 수소와 같은 용접 소모품이 필요하지 않아 용접 비용이 낮습니다.
4) 간단한 조작, 기계화 및 자동화 달성하기 쉽고, 작업자에 대한 숙련도의 요구 사항이 낮고 노동 강도가 낮습니다.
5) 높은 생산성, 소음도 낮고 유해 가스도 없습니다.
제품 구조
프로젝션 용접 기계로 용접할 때, 실린더는 움직이는 전극을 용접 과정으로 몰고 들어간다. 움직이는 용접 머리는 가이드 레일로 안내하고 움직일 수 있다.이 메커니즘은 용접 실린더로 구성됩니다, 전도 장치, 가이드 레일, 고정 좌석, 제어 부품, 전극 부품 등
워크피스 재료: 가연 판 워크피스 두께: 4.0 + 1.5mm; 워크피스의 최대 크기는 2.2m * 1.2m * 50mm입니다
이미지
적용
