상품 이름: | 가지고 다닐 수 있는 저항 납땜기 | 애플리케이션: | 차체 스폿 용접기 |
---|---|---|---|
기능: | 스폿 용접 | MOQ: | 1개 세트 |
맥스. 용접 두께: | 5+5 밀리미터 | 특징: | 용이한 작동 |
보증서 서비스 뒤에: | 비디오 기술 지원, 온라인 지원과 예비품 | 애프터 서비스는 제공되었습니다: | 작동하고 훈련하는 무료 예비품, 현장 설치 |
하이 라이트: | 방전 저항 스폿 용접기,펄스 본체 저항 스폿 용접기,주문 제작된 가지고 다닐 수 있는 점 용접기 |
제품 설명

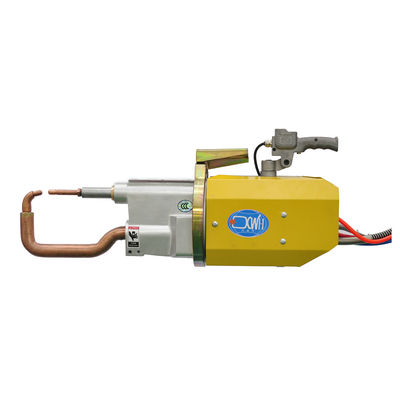

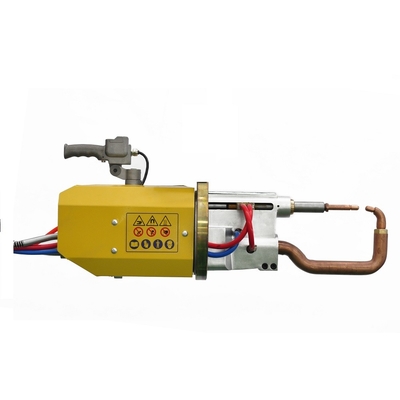

가지고 다닐 수 있는 점 용접기는 용접 결합 부분이 겹치는 결합으로 조립되고 2개의 원주형 전극 사이에 눌러지는 저항 용접 방법을 이용하고 기반 금속이 납땜 접합부를 형성하기 위해 저항 열에 의해 녹습니다.
항목 / 모델들 | 유닛 | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
50%에 있는 전원 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
최대 단락 회로 전류 | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
이차적 언로딩된 전압 | V | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
50Hz/60Hz에 있는 전압 | V | 380 | 380 | 380 | 380 | 380 | 380 |
팔 사이의 거리 | MM |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
전극에 있는 Max.strength | 엔 |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
작동 행정 | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
실린더의 Max.stroke | MM |
70
|
50
|
100 | 50 | 100 | 50 |
맥스. 암 길이 | MM |
750
|
350 | 1000 | 450 | 1100 | 500 |
압축 공기 공급 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
min.length S 팔과 연강 박판의 맥스 두께 | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500 밀리미터 팔로 | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
최대 길이 암으로 | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
크로스 와이어 최대 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
냉각 수압 드롭 | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
냉각수 순환량 | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* 거리, 각도와 용접 암의 길이는 고객들의 요구에 따라 만들어질 수 있습니다.
특징 :
1. 전기를 운영하고 구하도록 쉬운 경량
2. 소형 구조와 손쉬운 유지보수
3. 턴테이블은 태도를 갖추고 있고, 360을 회전시킵니다'
4. 주문 제작된 용접 집게, 오랫동안 용접 암이 1300 밀리미터이고 최단 220 밀리미터입니다
5. 덜 입을 수 있는 부품과 비싼 비용 성능
작업 원칙
제조 공정에 있는 제품은 상부 및 하부 전극과 용접되는 욕심 부리는 저항 사이에 압력을 받고 에너지가 공급됩니다.
용접 결합 부분의 저항이 R (Ω) 일 때, 용접전류는 있고 나 (A)와 전력 온 타임이 다음 공식에따르면, T (초) 입니다 어떤 저항값 R와 금속 재료가 어떤 시각 T 이내에 통과하는 경향 I는 반발로 인해 뜨거워지고 발생된 열이 큐입니다. 경향이 익숙한 금속 저항은 용융 금속을 가열시키고 그리고 나서 금속이 냉각되고, 결정화시키고 압력 하에 있는 연결됩니다. 저항 용접이라고 합니다.
용접 암은 맞춤화될 수 있습니다
제품 구조에 대한 개관
이 일련의 용접기는 3 자유도 휴대가 기기를 회전시키며, 그것이 스프링 밸런서를 통하여 다발로 중지되면서 설비되는 가지고 다닐 수 있는 모바일 점 용접기입니다
용접기는 경도이고 가로지르는 변화하는 레일을 통하여 경도로 그리고 가로로 이동할 수 있고 수직 운동이 스프링 밸런서를 통하여 실행됩니다. 용접기가 경도이고 횡단 방향에서 수평선의 주위를 회전한다는 것을 회전 링과 붐 태도는 깨닫습니다. 용접기는 중단 와이어 로프의 도움으로 수직선에서 회전합니다.
