| 브랜드 이름: | XWH |
| 모델 번호: | DN2 |
| MOQ: | 1개 세트 |
| 가격: | $6000 - $6500.00 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 500개 세트 / 세트 |
제품 설명

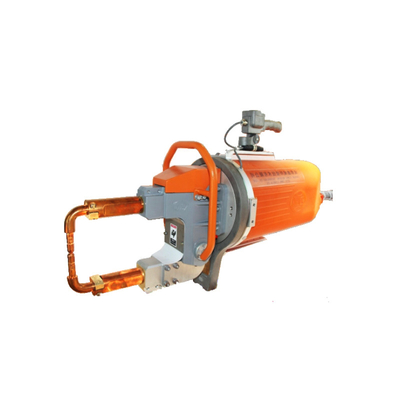

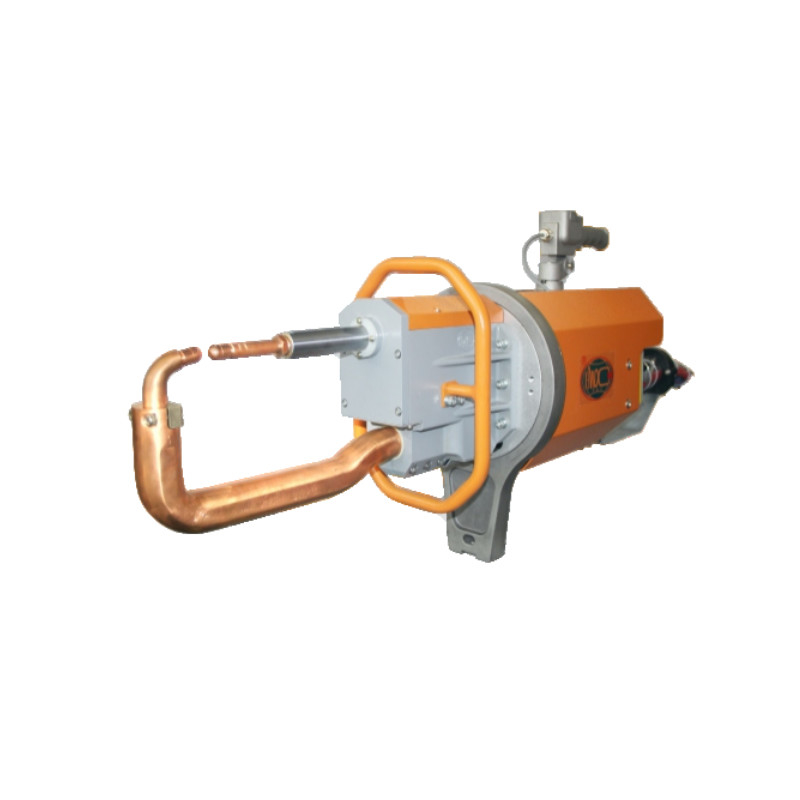

용접 변압기, 공기 실린더, 전자기 밸브, 물과 가스 포집기들, 회전 링과 멜빵, 균형화 시스템과 제어 핸들과 같이 관련 장치를 통합하면서, 가지고 다닐 수 있는 점 용접기는 모듈 설계를 채택합니다. 주요 전기회로는 3상 AC 380V/50HZ 입력을 사용합니다. 중간 주파수 인버터 저항 용접 제어기에 들어간 후, 3상 교류 전력은 정류 회로를 통하여 DC 전력이 되고, 그리고 나서 중간 주파수 1KHZ AC 구형파 출력이 되기 위해 파워 스위칭 장치 (IGBTs)로 구성된 인버터 회로를 통과합니다. 트랜스에 의해 감소된 후, 3상 교류 전력은 제조 공정에 있는 제품을 용접하기 위한 전극에 대한 DC 전력 공급 장치 안으로 수정됩니다. 중간 주파수 인버터 제어기는 용접 상술의 그 요구를 만족시키기 위한 안정적 현 생산량을 획득하기 위해 전류 피드백과 펄스폭 변조 (PWM)를 사용합니다.
| 항목 / 모델들 | 유닛 | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| 50에 있는 전원 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| 최대 단락 회로 전류 | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| 이차적 언로딩된 전압 | Ｖ | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz에 있는 전압 | Ｖ | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| 팔 사이의 거리 | MM |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| 전극에 있는 Max.strength | 엔 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| 작동 행정 | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| 맥스. 암 길이 | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| 압축 공기 공급 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| min.length Ｓ 팔과 연강 박판의 맥스 두께 | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 밀리미터 팔로 | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 최대 길이 암으로 | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| 크로스 와이어 최대 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 냉각 수압 드롭 | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| 냉각수 순환량 | 민 Ｌ / | 8 | 8 | 8 | 8 | 8 | 8 |
* 거리, 각도와 용접 암의 길이는 고객들의 요구에 따라 만들어질 수 있습니다.
특징 :
1. 3상 전원 입력, 높은 동작 주파수, 낮은 변성기 손실과 중요한 에너지 절약 효과
2. 트랜스는 300 킬로볼트 암페어에 달려있을 수 있습니다, 트랜스 2차 튜브 브랜드가 ABB입니다
3. 좋은 용접 효과를 가지면서, 강도 플레이트, 알루미늄, 아연 도금화 금속과 다른 재료를 용접할 수 있습니다
4. 용접전류는 높은 제어 정밀도, 안정적인 출력 경향, 저인덕턴스와 작은 튕기는 소리로, DC입니다
5. 완전히 둘러싸인 플라스틱 쉘은 더 안전합니다
6. 제어기는 두개 용접 집게를 제어할 수 있습니다
7. 제조 공정에 있는 제품 플레이트의 두께에 자가 적응합니다
애플리케이션 :
가지고 다닐 수 있는 점 용접기는 넓게 자동차, 오토바이, 항공, 박판 금속 구성 요소, 의학 장비, 경 공업 기계, 가전 제품과 다른 분야에서 사용됩니다. 그리고 그것은 탄소용접봉 강철 시트, 도금 강철판, 스테인레스 강판, 알루미늄 시트 금속 할 수있.
일반적인 구조
다중 전극 아암
사용 & 설치
제품 응용
