| 브랜드 이름: | XWH |
| 모델 번호: | D(N)B--100, D(N)B--160, D(N)B--200, D(N)B--250 |
| MOQ: | 1 |
| 가격: | USD70000-USD90000 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 50은 / 달에서 설정합니다 |

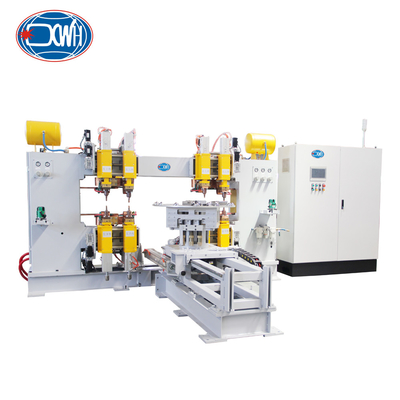

3단계 알루미늄 용접자 점 용접자 멀티 헤드 점 용접 기계 자동
제품 소개
원형 고리를 위한 다점 자동 용접기/기계 껍질에 대한 통합 밀착 용접기, 특히 모터와 발전기 세트의 특수 부품을 용접하기 위해 설계된 기계.멀티 헤드 용접 기계 안정적인 용접 품질을 가지고, 간단한 조작, 편리한 유지, 빠르고 편리한 전극 교체.
기술 매개 변수
| 모델/상품 | DN ((B) -100 | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
| 가등식 전력 (KVA) | 100 | 160 | 200 | 250 |
| 전력 입력 (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| 최대 단회로 전류 (KA) | 30 | 40 | 40 | 45 |
| 최대 힘 (N) | 6000 | 6000 | 10000 | 15000 |
| 전극 길이가 ((MM) | 450 | 450 | 450 | 500 |
| 작업 스트랙 (MM) | 80 | 80 | 80 | 80 |
| 냉각 소모량 ((L/min) | 20 | 20 | 20 | 20 |
| 최대 용량 (MM) | 30.0+30 | 40.0+40 | 50.0+50 | 60.0+60 |
장점
1상부 및 하부 전극은 실린더에 의해 압력을 가집니다. 압력 조절이 편리하고 정확합니다.
2두 개의 용접 시스템 세트를 사용하여 작업 조각의 직선의 6 점을 용접합니다.96 직선의 내부 원의 용접점과 144 용접점 작업 조각의 아크 섹션의 외부 원의두 세트의 용접 앙상블은 직선의 6 개의 용접 지점을 용접하는 데 사용됩니다. 각 세트의 용접 지점을 완료 한 후,인덱싱 회전 메커니즘은 작업 부품을 용접하기 위해 다음 세트 용접 지점으로 회전이 메커니즘 모드는 자동화를 달성하고 노동 강도를 줄이고 용접점의 일관성을 보장 할 수 있습니다.
3. 반응 속도를 가속화 하 고, 크게 상부 압력 헤드의 작동 속도를 증가 하 고 공기 흐름 손실을 줄이기 위해 직접 소레노이드 밸브를 채택;
주요 구조

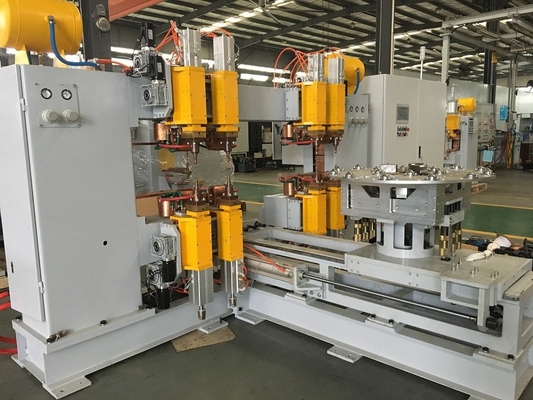

참고 사진
적용
제품 용접에 대한 기술적 요구 사항
1) 용접 재료: 1.5mm 스테인리스 스틸 판 + 10mm 두께, 15mm 폭 스테인리스 스틸 스트립 + 1.5mm 스테인리스 스틸 판.
2) 용접점: 아래와 같이, 내부 고리 96 점, 외곽 고리 144 점, 직선 세그먼트 6 점, 총 24 개의 원이 있습니다.
