| 브랜드 이름: | XWH |
| 모델 번호: | D(N)B--100, D(N)B--160, D(N)B--200, D(N)B--250 |
| MOQ: | 1 |
| 가격: | USD70000-USD90000 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 50은 / 달에서 설정합니다 |

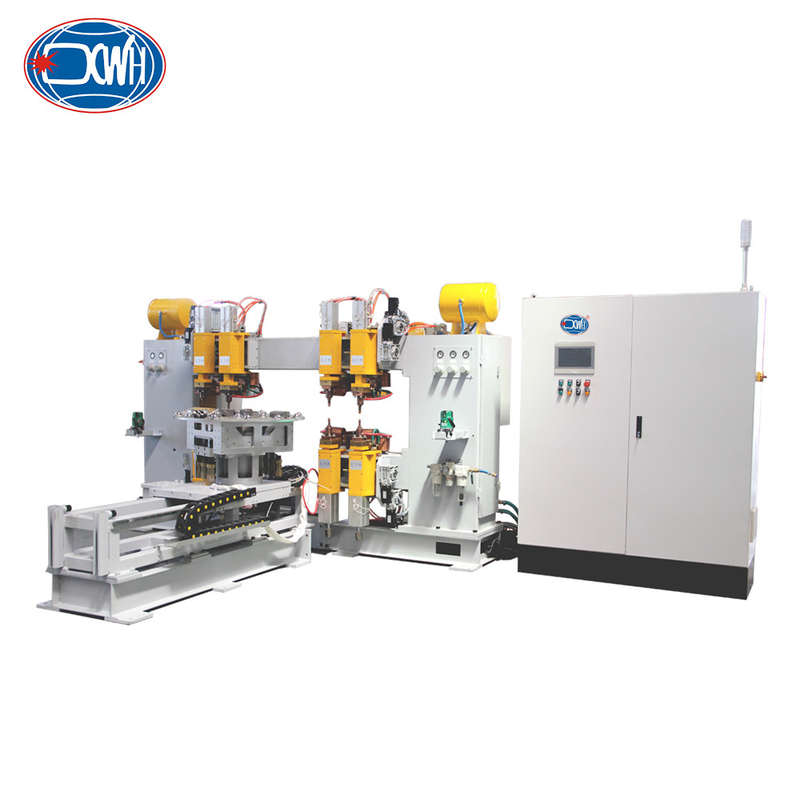

용접 장비 스테인리스 스틸 자동 용접기 다 머리 스포트 용접 기계
제품 소개
원형 고리를 위한 다점 자동 용접기/기계 껍질에 대한 통합 밀착 용접기, 특히 모터와 발전기 세트의 특수 부품을 용접하기 위해 설계된 기계.멀티 헤드 용접 기계 안정적인 용접 품질을 가지고, 간단한 조작, 편리한 유지, 빠르고 편리한 전극 교체.
기술 매개 변수
| 모델/상품 | DN ((B) -100 | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
| 가등식 전력 (KVA) | 100 | 160 | 200 | 250 |
| 전력 입력 (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| 최대 단회로 전류 (KA) | 30 | 40 | 40 | 45 |
| 최대 힘 (N) | 6000 | 6000 | 10000 | 15000 |
| 전극 길이가 ((MM) | 450 | 450 | 450 | 500 |
| 작업 스트랙 (MM) | 80 | 80 | 80 | 80 |
| 냉각 소모량 ((L/min) | 20 | 20 | 20 | 20 |
| 최대 용량 (MM) | 30.0+30 | 40.0+40 | 50.0+50 | 60.0+60 |
장점
1두 개의 용접 시스템 세트를 사용하여 작업 조각의 직선의 6 점을 용접합니다.96 직선의 내부 원의 용접점과 144 용접점 작업 조각의 아크 섹션의 외부 원의두 세트의 용접 앙상블은 직선의 6 개의 용접 지점을 용접하는 데 사용됩니다. 각 세트의 용접 지점을 완료 한 후,인덱싱 회전 메커니즘은 작업 부품을 용접하기 위해 다음 세트 용접 지점으로 회전이 메커니즘 모드는 자동화를 달성하고 노동 강도를 줄이고 용접점의 일관성을 보장 할 수 있습니다.
2. 주요 회로는 강한 출력, 안정성 및 신뢰성을 가진 물 냉각 고 전력 IGBT 모듈을 채택하고, 물 분배기는 장비 외부에 설치 될 수 있습니다;
3모든 물 회로 구성 요소는 구리 및 스테인리스 스틸로 만들어졌으며 물 흐름 상황을 표시하기 위해 시각적인 물 흐름 디스플레이가 장착되어 있습니다.
4. 작업은 높은 생산 효율과 낮은 노동 강도를 가지고 수동 스위치에 의해 제어됩니다;
주요 구조

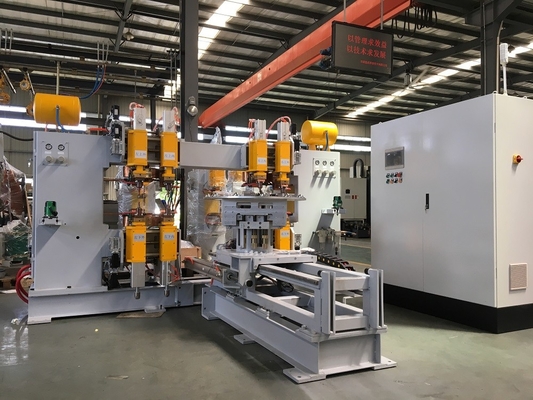

참고 사진
적용
제품 용접에 대한 기술적 요구 사항
1) 용접 재료: 1.5mm 스테인리스 스틸 판 + 10mm 두께, 15mm 폭 스테인리스 스틸 스트립 + 1.5mm 스테인리스 스틸 판.
2) 용접점: 아래와 같이, 내부 고리 96 점, 외곽 고리 144 점, 직선 세그먼트 6 점, 총 24 개의 원이 있습니다.
