인증: | CE | 제품 이름: | 프로젝션 스폿 용접기 |
---|---|---|---|
적용: | 용접 아연 도금 시트 | 기능: | 프로젝션 용접 |
기계 종류: | 계획안 용접기 | 키워드: | 교류용접기 |
용접 재료: | 알루미늄, 스테인레스 강, 금속 강재 | 맥스. 용접 능력: | 6+6mm |
보증서 서비스 뒤에: | 비디오 기술 지원, 온라인 지원과 예비품 | 판매 후 서비스 제공: | 작동하고 훈련하는 무료 예비품, 현장 설치 |
하이 라이트: | 젤리화 잎 점 용접 기계,잎 투사점 용접 기계,저항 잎 프로젝션 용접 기계 |

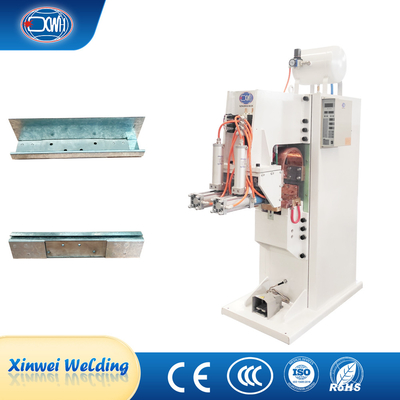

저항 잎 정지 투사 점 용접 기계
제품 설명
금속 잎 프로젝션 용접 기계는 프레임, 전도성 잎, 용접 머리의 이동 메커니즘, 전극 부품, 용접 트랜스포머 (전력 주파수),용접기 컨트롤러, 공기 회로 시스템, 냉각 물 시스템 등
기술 매개 변수
항목/모델 | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
가등식 전력 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
정량 전력 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
2차 전압 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
명목 주파수 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
최대 단회로 전류 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
최대 용접력 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
목 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
맥스.전극에 프로스 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
작업 도동 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
냉각 물 소비 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
전극 tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
무기 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
프로젝션 클램핑 플레이트 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
최대 용량 A3제철 |
MM | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 | 6+6 |
장점
1부체는 충격 저항성, 지진 저항성 및 높은 경직성을 위해 설계되었으며 각 구성 요소의 설치 및 부하 강도를 충족시키기 위해 세밀하게 가공되었습니다.여러 강화 갈비뼈는 용접 과정에서 장비의 딱딱함과 최소한의 변형을 보장하기 위해 프레임 내부에 용접되었습니다, 용접의 안정성과 수동 사용의 안전을 보장합니다.
2상위 전극은 가스 액체 압력 실린더에 의해 압력을 가집니다. 압력 조절이 편리하고 정확합니다.
3용접 기계에 대한 예비 전용 공기 저장 탱크는 용접 압력의 변동을 줄이고 용접 힘의 안정성을 보장하는 데 유용합니다.
4상위 전극은 수평적으로 앞으로 뒤로 움직이고, 용접 스트로크와 작업 조각 작동 스트로크는 독립적이며, 하위 전극은 고정되어 있습니다. 조작이 쉽습니다.
제품 구조

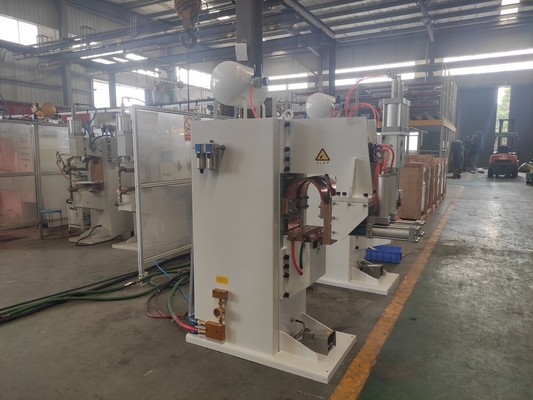

이미지
적용
