| 브랜드 이름: | Xingweihan |
| 모델 번호: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| MOQ: | 1 |
| 가격: | USD12000-USD13000 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| 공급 능력: | 50 세트/월 |

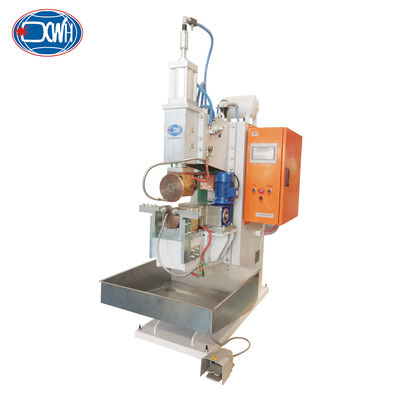

식기세척기 커넥터용 스테인리스 스틸 롤러 저항 심 용접기
제품 소개:
이 링 심 용접기는 용접 품질을 추구하는 전문적인 선택으로, 까다로운 스테인리스 스틸 골판 파이프 및 브레이드 워터 연결을 처리하도록 특별히 설계되었습니다. 정밀 자동 회전 공작물 시스템과 결합된 고급 주파수 변환 제어 기술을 통해 용접 열 입력의 정밀한 관리와 용접부의 균일한 형성이 달성되어 관통 또는 불완전한 침투와 같은 결함을 효과적으로 방지합니다. 자동 용접은 수도꼭지에서 제빙기 파이프라인에 이르기까지 모든 제품이 강력하고 밀봉되며 내구성이 뛰어난 고품질 용접 심을 얻을 수 있도록 보장합니다.
특징:
3. 골판 파이프 구조를 위한 특수 클램핑 방식: 유연한 골판 스테인리스 스틸 파이프의 독특한 피크 밸리 구조를 위해 전용 클램핑 장치가 설계되었습니다. 회전 용접 과정에서 미끄러지거나 이동하는 것을 효과적으로 방지하여 용접 위치의 정확한 정렬을 보장합니다. 이는 고품질 원주 심을 얻기 위한 핵심 전제 조건으로, 장비의 전문성과 높은 적응성을 강조합니다.
기술 매개변수:
|
모델 항목 |
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정격 전력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
전압 입력 |
V
|
380
|
380
|
380
|
380 |
380
|
|
주파수 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단락 전류 |
KA
|
26
|
30
|
40
|
30
|
40
|
|
작동 스트로크 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율 |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘 |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용접 용량 |
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비량 |
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
Kg
|
380
|
510
|
630
|
530
|
700
|
일반 구조:

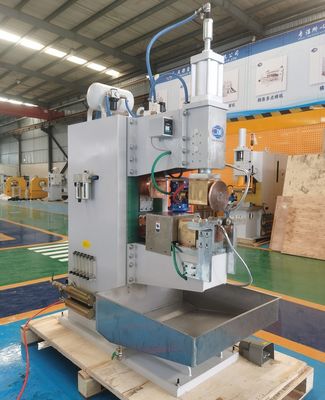

상세 이미지:
이 시스템은 전체 용접 공정을 자동화하여 생산을 간소화합니다.클램핑, 회전 및 용접. 작업자는 로딩 및 언로딩만 필요하므로 높은 처리량과 일관된 출력 품질을 보장합니다.
통합 냉각 솔루션: 외부 물 저장 탱크는 용접 공정과 원활하게 연결되어 용접 후 공작물의 즉각적인 냉각을 촉진하여 생산 공정을 최적화하고 전반적인 운영 효율성을 향상시킵니다.
가스 저장 탱크: 프로젝션 및 스폿 용접기는 전용 가스 저장 탱크를 갖추고 있어 용접 압력 변동을 줄이고 안정적인 용접력을 보장하는 데 도움이 됩니다.
수도 구성 요소: 모든 수도 구성 요소는 녹을 방지하기 위해 표면 처리를 거치며, 수도 배수는 물 탱크로 독립적으로 배출됩니다. 유출 상황을 기반으로 수도의 막힘을 관찰하고 제거할 수 있습니다.
장면 이미지:

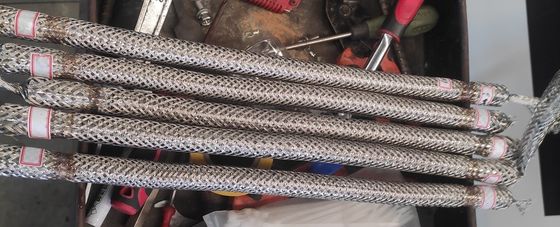

응용 프로그램:
용접 전:
용접 후:
다양한 유형의 심 용접기:
FAQ:
| 항목/모델 | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| 50%에서 정격 전력 | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 정격 1차 전력 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 2차 전압 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 정격 주파수 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 최대 단락 전류 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 최대 용접 전력 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 목 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 전극에서 최대 힘 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 작동 스트로크 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 냉각수 소비량 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 전극 tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 암 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 프로젝션 클램핑 플레이트 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
최대 용접 용량 A3 강철 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
