| 브랜드 이름: | Xingweihan |
| 모델 번호: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| MOQ: | 1 |
| 가격: | USD12000-USD13000 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| 공급 능력: | 50 세트/월 |

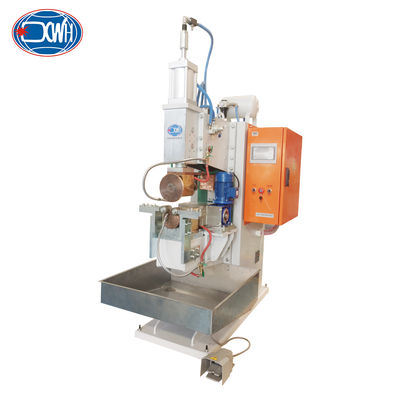

수도꼭지 커넥터용 원형 연속 롤러 저항 용접 심 용접
제품 소개:
원형 심 용접기는 다양한 가정용품 및 욕실 제품의 스테인리스강 골판관 연결에 널리 사용되는 다기능적이고 사용하기 쉬운 용접 플랫폼입니다. 독특한 "수동 로딩 및 언로딩 + 자동 회전 용접" 모드는 자동화 장비의 효율성과 안정성을 활용할 뿐만 아니라 수동 작업의 유연성과 저비용 이점을 유지합니다. 작업자는 공작물을 놓고 시작 버튼만 누르면 기계가 정밀한 회전 용접을 완료하여 다양한 종류와 소량 생산의 유연한 생산 요구 사항을 쉽게 충족할 수 있습니다.
특징:

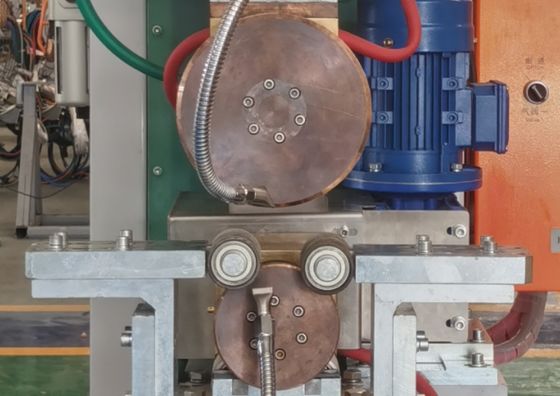

1. 정밀 회전 용접: 자동 회전 메커니즘은 용접 건이 고정되고 공작물이 균일하게 회전하여 360° 데드 코너가 없는 완벽한 원형 심, 아름다운 성형 및 뛰어난 밀봉을 보장합니다.
2. 강력한 본체, 안정적이고 내구성: 1톤 이상의 견고한 무게와 튼튼한 구조로 용접 중 진동을 효과적으로 억제하여 장기간의 고정밀 안정적인 작동을 보장하고 장비 수명을 연장합니다.
3. 정밀하고 진보된 주파수 변환 용접 기술: 이 장비의 핵심은 진보된 주파수 변환 제어 시스템을 채택하여 용접 전류, 전압 및 시간을 미세하게 조정할 수 있습니다. 이러한 정밀한 에너지 제어는 불안정한 열 입력으로 인한 관통 및 불완전한 침투와 같은 결함을 효과적으로 방지할 수 있는 얇은 벽 스테인리스강 재료 용접에 특히 적합하여 용접 기초의 견고함과 밀봉을 근본적으로 보장합니다.
기술 매개변수:
|
모델 항목 |
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정격 전력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
전압 입력 |
V
|
380
|
380
|
380
|
380 |
380
|
|
주파수 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단락 전류 |
KA
|
26
|
30
|
40
|
30
|
40
|
|
작동 스트로크 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율 |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘 |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용접 용량 |
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비량 |
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
Kg
|
380
|
510
|
630
|
530
|
700
|
일반 구조:
상세 이미지:
효율적인 자동화 공정: 신뢰성을 위해 설계된 이 기계는 클램핑, 회전 및 용접을 자율적으로 수행합니다. 이러한 자동화는 작업자의 역할을 간단한 로딩 및 언로딩으로 제한하며, 이는 일관되고 고품질의 용접을 달성하는 핵심 요소인 동시에 전반적인 생산성을 향상시킵니다.

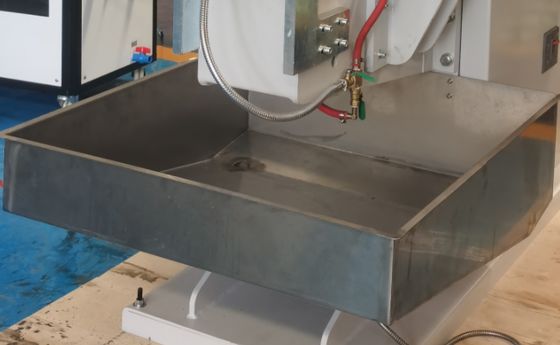

통합 냉각 워크플로: 외부 물 탱크는 용접 후 시퀀스에 원활하게 통합되어 즉각적인 공작물 냉각을 가능하게 합니다. 이를 통해 용접 및 냉각 단계 간의 원활한 전환이 가능하여 전체 생산 공정을 간소화하고 운영 처리량을 높입니다.
가스 저장 탱크: 기계의 전용 가스 저장 탱크는 압력 변동을 제거하는 완충 장치 역할을 합니다. 이는 안정적이고 신뢰할 수 있는 용접력으로 직접 변환되어 모든 작업에서 균일하고 고품질의 용접을 달성하는 데 필수적입니다.
부식 방지 수질 관리: 모든 수로 구성 요소는 녹을 방지하기 위해 보호 마감 처리됩니다. 이 시스템은 모든 물을 탱크로 직접 보내는 독립적인 배수 라인을 특징으로 합니다. 이 설정을 통해 유출을 쉽게 시각적으로 모니터링하여 시스템 무결성을 유지하기 위해 잠재적인 막힘을 신속하게 식별하고 해결할 수 있습니다.

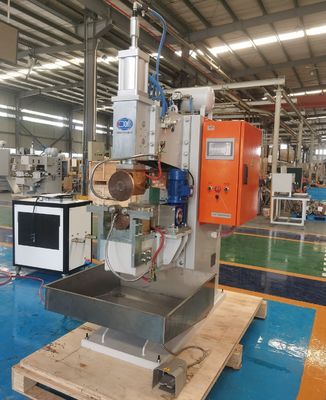

장면 이미지:
응용 프로그램:
용접 전:
용접 후:
다양한 유형의 심 용접기:
FAQ:
| 항목/모델 | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| 50%에서 정격 전력 | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 정격 1차 전력 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 2차 전압 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 정격 주파수 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 최대 단락 전류 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 최대 용접 전력 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 목 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 전극에서 최대 힘 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 작동 스트로크 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 냉각수 소비량 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 전극 tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 암 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 투영 클램핑 플레이트 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
최대 용접 용량 A3 강철 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
모델 항목
|
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정격 전력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
전압 입력
|
V
|
380
|
380
|
380
|
380 |
380
|
|
주파수
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단락 전류
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
작동 스트로크 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용접 용량
|
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비량
|
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
Kg
|
380
|
510
|
630
|
530
|
700
|
