| 브랜드 이름: | Xingweihan |
| 모델 번호: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| MOQ: | 1 |
| 가격: | USD12000-USD13000 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| 공급 능력: | 50 세트/월 |

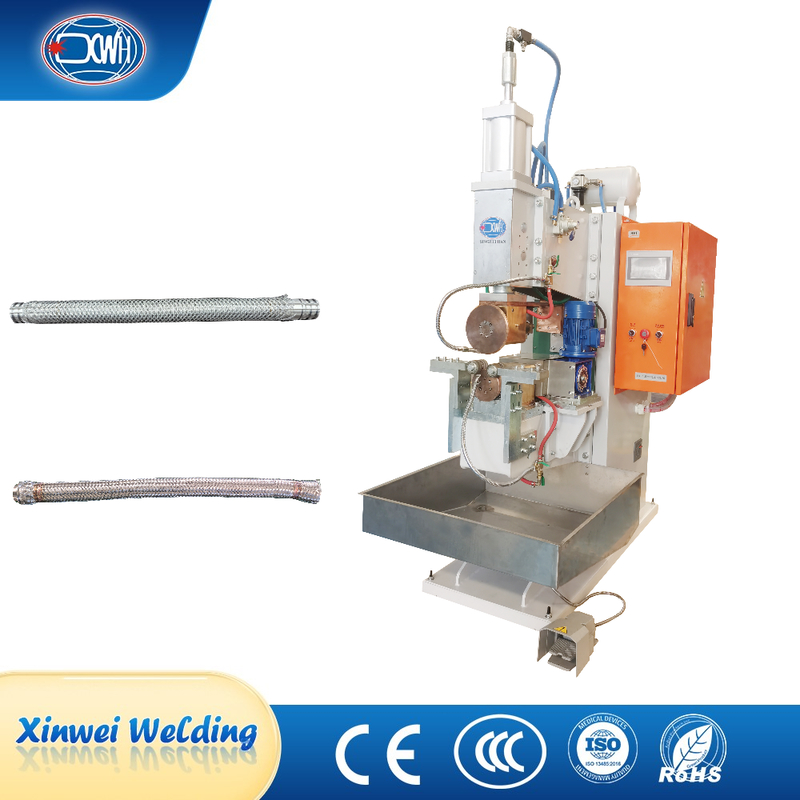

원형 연속 롤러 저항 펌프 커넥터에 대한 웰더 시트 웰딩
제품 소개:
이 반지 톱니 용접 기계는 클램핑, 용접에서 냉각에 이르기까지 완전하고 안전한 프로세스 솔루션을 제공합니다.장비는 자동으로 기술적으로 가장 진보 된 회전 용접 프로세스를 실행, 공정의 정확성 및 반복성을 보장하고, 수동 노동은 안전한 로딩과 배하, 그리고 용접 후 냉각에 책임이 있습니다.인간-기계 협동의 안전 설계 개념을 완전히 반영합니다.이 업무 분할은 작업자의 안전을 보장할 뿐만 아니라 장비를 통해 높은 품질의 제품을 오랫동안 안정적으로 생산할 수 있도록 보장합니다.특히 생산 안전과 공정 신뢰성에 중점을 둔 제조 환경에 적합합니다..
특징:
1.정밀 회전 용접: 자동 회전 메커니즘은 용접 총이 고정되어 작업 조각이 균일하게 회전하도록 보장하여 360 °의 죽은 코너가없는 완벽한 원형 매듭을 얻습니다.,아름다운 모양으로 그리고 훌륭한 봉인으로
2인간-기계 협동의 최적화 생산 모드: 장비는 "수동 공급, 자동 용접, 수동 재료 추출 및 냉각"의 협력 생산 모드를 채택합니다.이 설계는 기계 자동화에 매우 반복적이고 정확한 용접 핵심 프로세스를 맡깁니다.인체와 기계의 장점을 최대한 활용하면서, 인간에게 판단해야 할 부하 및 부하 처리 과정을 남기고, 품질 일관성을 보장하면서,효율적이고 원활한 조립 라인 운영을 달성합니다..
3재료 성능을 최적화하기 위해 즉각적인 물 냉각: 용접이 완료 된 후, 작업 조각은 신속하게 냉각을 위해 외부 물 저장 탱크에 즉시 배치 될 수 있습니다.이 과정은 생산 순환을 향상시킬 뿐만 아니라, 하지만 더 중요한 것은, 스테인리스 스틸 재료의 경우, 빠른 냉각은 그들이 신속하게 감수화 온도 구역을 통과, 탄화물 침몰을 줄이는 데 도움이,그리고 더 잘 용접 부위의 염화 저항을 유지, 따라서 제품의 전체 사용 수명을 연장합니다.
기술 매개 변수:
|
모델 항목 |
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정량력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
입력 전압 |
V
|
380
|
380
|
380
|
380 |
380
|
|
빈도 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단회로 전류 |
KA
|
26
|
30
|
40
|
30
|
40
|
|
작업 도동 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율 |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘 |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용량 |
mm
|
1.2+12
|
1.5+15
|
20.0+20
|
1.5+15
|
20.0+20
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비량 |
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
1kg
|
380
|
510
|
630
|
530
|
700
|
일반 구조:

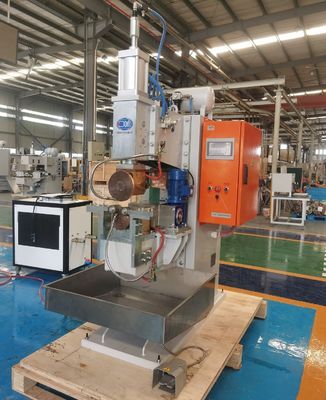

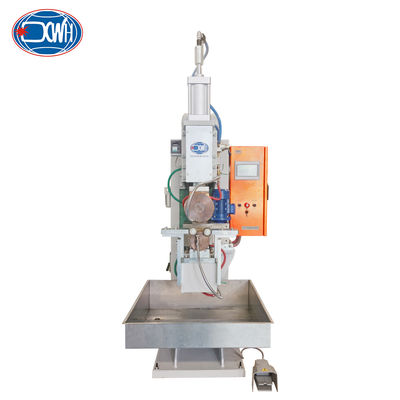

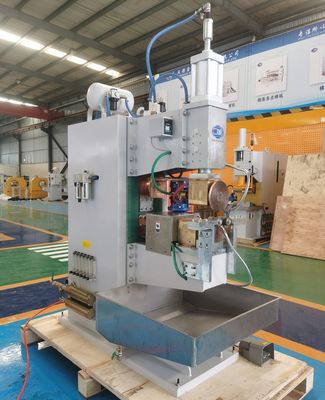

자세한 사진:
효율적인 자동화 과정:이 장비는 매끄러운 작업 흐름을 조정합니다. 클램핑, 회전, 용접은 미리 프로그래밍된 순서대로 자동으로 실행됩니다.인간 노동자들이 부분적인 부하와 부하를 처리하는 경우, 예외적인 프로세스 반복성과 높은 생산 효율성을 보장합니다.
통합 냉각 솔루션: 외부 물 저장 탱크는 용접 과정과 원활하게 연결되어 용접 후 작업 조각의 즉각적인 냉각을 촉진하여 생산 프로세스를 최적화합니다.그리고 전체적인 운영 효율성을 향상.
가스 저장 탱크:프로젝션 및 스팟 용접 기계에는 전용 가스 저장 탱크가 장착되어 있으며, 이는 용접 압력 변동을 줄이고 안정적인 용접 힘을 보장하는 데 유리합니다.
수로 구성 요소:모든 수로 구성 요소는 강화를 방지하기 위해 표면 처리를 받으며 수로 배수가 독립적으로 물 탱크에 배수됩니다.수로에서 막힘을 관찰하고 제거 할 수 있습니다..
장면 이미지:
적용:

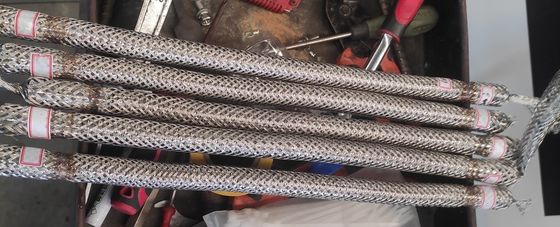

용접 전에:
용접 후:
여러 종류의 톱니 용접기:
FAQ:
| 항목/모델 | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| 가등식 전력 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 정량 전력 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 2차 전압 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 명목 주파수 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 최대 단회로 전류 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 최대 용접력 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 목 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 맥스.전극에 프로스 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 작업 도동 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 냉각 물 소비 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 전극 tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 무기 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 프로젝션 클램핑 플레이트 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
최대 용량 A3 강철 |
MM | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 |
6+6 |
|
모델 항목
|
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정량력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
입력 전압
|
V
|
380
|
380
|
380
|
380 |
380
|
|
빈도
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단회로 전류
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
작업 도동 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용량
|
mm
|
1.2+12
|
1.5+15
|
20.0+20
|
1.5+15
|
20.0+20
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비량
|
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
1kg
|
380
|
510
|
630
|
530
|
700
|
