| 브랜드 이름: | Xingweihan |
| 모델 번호: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| MOQ: | 1 |
| 가격: | USD12000-USD13000 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| 공급 능력: | 50 세트/월 |

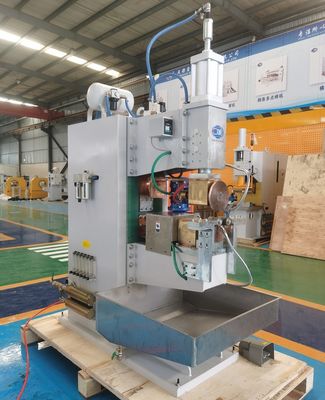

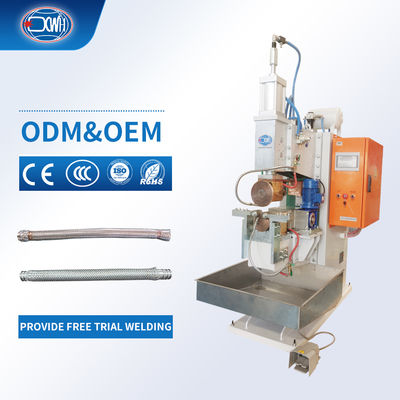

롤러 특수 반 자동 화장실 커넥터 저항 톱니 용접 기계
제품 소개:
The corrugated stainless steel variable frequency ring seam welding machine is designed for high-quality welding of flexible corrugated stainless steel pipes and stainless steel braided water connectors장비는 정밀 기계적 클램핑과 자동 회전 시스템과 결합 된 고급 주파수 변환 제어 기술을 채택합니다.용접 과정에서 안정성 및 정확한 열 입력을 보장하기 위해, 효과적으로 헐리우드 파이프 또는 불완전 용접을 통해 타는 것과 같은 결함을 피합니다. Its automated welding process (manual loading and unloading - automatic clamping and rotating welding - manual material retrieval) significantly improves production efficiency while ensuring welding consistency, 그리고 1200kg의 안정적인 몸체는 장기적인 신뢰성을 보장합니다. 외부 물 저장 탱크는 용접 된 구성 요소의 즉각적인 냉각을 가능하게합니다.웰딩에서 후처리에 이르기까지 전체 프로세스 체인을 포함하는, 식기 세척기, 펌프 및 세탁기와 같은 다양한 물 연결 장치의 밀폐 및 내구성에 대한 엄격한 요구 사항을 충족합니다.
특징:
1인간-기계 협력의 최적화 생산 모드: 장비는 "수동 공급, 자동 용접, 수동 재료 추출 및 냉각"의 협력 생산 모드를 채택합니다.이 설계는 기계 자동화에 매우 반복적이고 정확한 용접 핵심 프로세스를 맡깁니다.인체와 기계의 장점을 최대한 활용하면서, 인간에게 판단해야 할 부하 및 부하 처리 과정을 남기고, 품질 일관성을 보장하면서,효율적이고 원활한 조립 라인 운영을 달성합니다..
2완전 자동화 핵심 용접 프로세스: 운영자가 공급을 완료하고 프로그램을 시작하면 장비는 자동으로 일련의 정확한 작업을 수행합니다. 첫째,정확하게 작업 부품을 클램프, 그 다음 일부분을 일정한 속도로 회전 시키고 고품질의 용접을 위해 용접 바퀴를 작동시킵니다. 전체 프로세스는 수동 개입이 필요하지 않습니다.이는 노동 강도를 현저히 줄일 뿐만 아니라, 그러나 또한 인적 요인의 웰딩 품질에 대한 간섭을 제거하여 생산 속도 안정성과 제품의 높은 일관성을 보장합니다.
3외부 냉각 및 용접 과정 사이의 원활한 연결: 독립적인 외부 물 저장 탱크 디자인은 용접 냉각 과정이 용접 호스트와 병행하여 작동 할 수 있습니다.작업자가 완성 된 용접 된 작업 부품을 꺼내는 동시에, 그들은 냉각을 위해 물 탱크에 그것을 배치 할 수 있습니다, 그리고 장비는 즉시 다음 용접 작업을 시작할 수 있습니다.이 설계는 내장 냉각 시스템으로 인해 발생할 수 있는 대기 시간을 피합니다, 전체 생산 프로세스를 최적화하고 장비의 전반적인 활용률을 향상시킵니다.
기술 매개 변수:
|
모델 항목 |
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정량력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
입력 전압 |
V
|
380
|
380
|
380
|
380 |
380
|
|
빈도 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단회로 전류 |
KA
|
26
|
30
|
40
|
30
|
40
|
|
작업 도동 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율 |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘 |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용량 |
mm
|
1.2+12
|
1.5+15
|
20.0+20
|
1.5+15
|
20.0+20
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비량 |
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
1kg
|
380
|
510
|
630
|
530
|
700
|

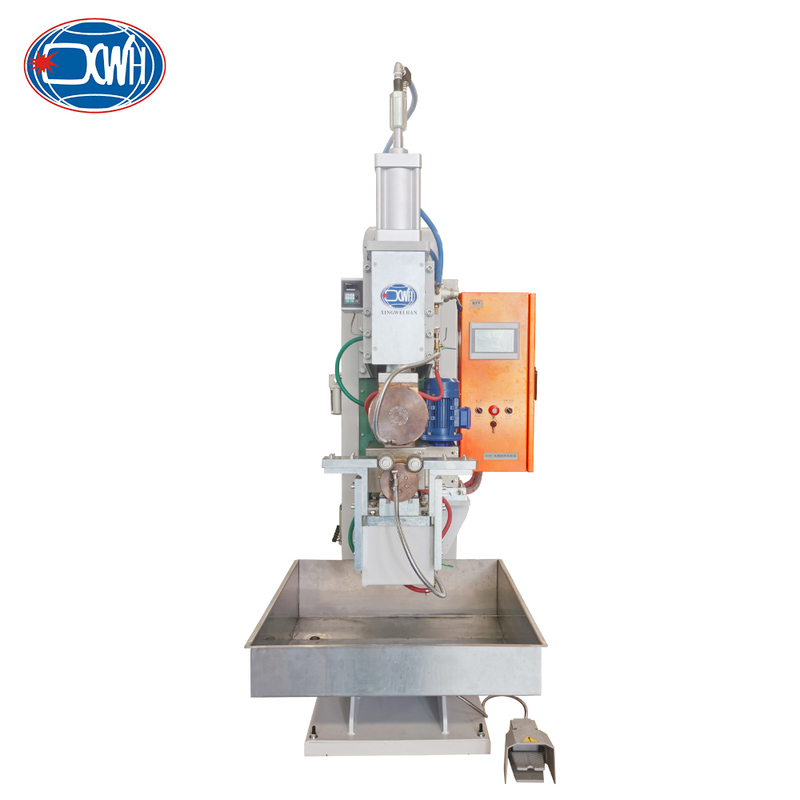

일반 구조:

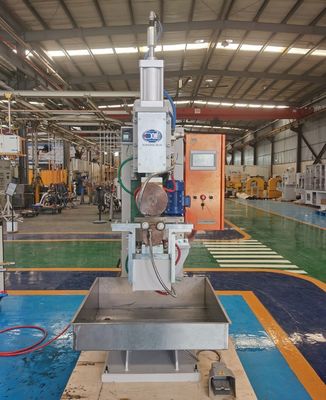

자세한 사진:
효율적인 자동화 과정:통합 자동화는 이 솔루션의 핵심이며, 클램핑, 회전 및 용접의 정밀 작업을 관리합니다.수동 개입을 단순 재료 처리 관리로 제한함으로써, 시스템은 효과적으로 변동을 제거하고 생산 주기를 가속화합니다.
효율적인 용접 후 냉각:전용 외부 물 탱크는 용접에서 냉각으로 직접 이동 할 수 있습니다. 이것은 잠재적인 병목을 제거하고 생산 리듬을 최적화합니다.그리고 전체적인 운영 효율성을 크게 높이는 데 기여합니다..
가스 저장 탱크:이 기계 의 주요 특징 은 통합 된 가스 저장 탱크 이다. 이 탱크 는 가스 압력 변동 을 효과적으로 완화 하여 가중 된 용접 힘 의 안정성 을 보장 한다.이 향상 은 온 용접 과정 을 정확 하게 제어 하기 위해 결정적 이다.
서비스 지향적인 물 시스템 설계:장기적 기능성 을 보장 하기 위해, 물 에 접촉 하는 모든 부품 은 부식 저항성 을 위해 표면 처리 됩니다. 또한, 물 배수 는 전구 에 있는 전용 출구 를 통해 운용 됩니다.이 의도적인 설계는 물 흐름에 대한 명확한 관측 지점을 제공합니다, 모든 막힘을 쉽게 관찰하고 신속하게 해결하여 유지보수를 단순화 할 수 있습니다.
장면 이미지:

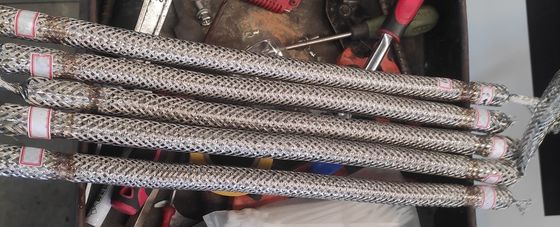

적용:
용접 전에:
용접 후:
여러 종류의 톱니 용접기:
FAQ:
| 항목/모델 | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| 가등식 전력 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 정량 전력 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 2차 전압 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 명목 주파수 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 최대 단회로 전류 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 최대 용접력 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 목 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 맥스.전극에 프로스 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 작업 도동 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 냉각 물 소비 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 전극 tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 무기 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 프로젝션 클램핑 플레이트 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
최대 용량 A3 강철 |
MM | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 |
6+6 |
|
모델 항목
|
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정량력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
입력 전압
|
V
|
380
|
380
|
380
|
380
|
380
|
|
빈도
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단회로 전류
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
작업 도동 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용량
|
mm
|
1.2+12
|
1.5+15
|
20.0+20
|
1.5+15
|
20.0+20
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비량
|
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
1kg
|
380
|
510
|
630
|
530
|
700
|
