| 브랜드 이름: | Xingweihan |
| 모델 번호: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| MOQ: | 1 |
| 가격: | USD12000-USD13000 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| 공급 능력: | 50 세트/월 |

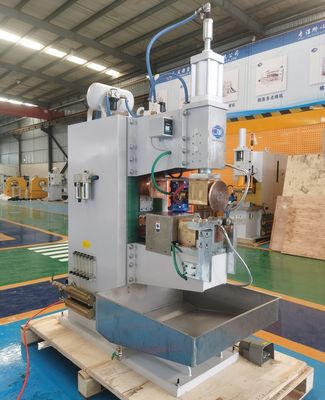

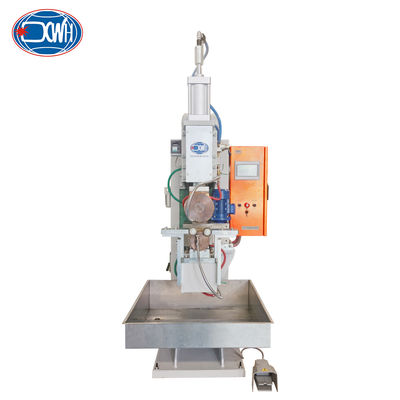

세탁기 커넥터용 플레이트 반자동 사이드 롤링 심 용접기
제품 소개:
이 심 용접기는 스테인리스강 골판관 링 심 용접 공정의 심층 최적화를 위해 설계된 전문 장비입니다. 가변 주파수 전원 공급 장치와 자동 회전 고정 장치의 협조 제어를 통해 정밀한 에너지 관리와 링 심 용접의 균일한 용융을 달성합니다. 이 장비는 "인간-기계 협업"을 핵심으로 설계되었으며, 작업자는 로딩 및 언로딩 프로세스만 완료하면 됩니다. 고정 장치 위치 지정, 파이프 회전 및 용접 작업은 모두 장비에 의해 자동으로 완료되므로 작동 임계값을 줄일 뿐만 아니라 용접 부품의 수율을 보장합니다. 용접이 완료되면 공작물을 외부 수조로 즉시 옮겨 급속 냉각하여 일관된 생산 리듬을 형성할 수 있습니다. 가전 제품 및 욕실과 같은 산업에서 식기 세척기 및 제빙기와 같은 스테인리스강 물 연결 장치의 대량 생산에 널리 사용되며, 안정적인 용접 품질과 효율적인 작동 프로세스는 제품 신뢰성 및 생산 효율성을 향상시키는 핵심 장비가 되었습니다.
특징:
1. 지속적인 작동 능력의 내구성과 안정성 보장: 최대 1200KG의 무게와 견고한 차체 구조를 갖춘 이 장비는 매우 높은 강성과 안정성을 가지고 있습니다. 이를 통해 장기간의 지속적인 진동과 부하를 견딜 수 있어 대량 생산 중 자동 용접의 일관된 정밀도를 효과적으로 보장하여 산업 대규모 생산에서 장비 내구성과 신뢰성에 대한 엄격한 요구 사항을 충족합니다.
2. 다기능을 갖춘 하나의 기계의 광범위한 적용 가능성: 이 장치의 설계는 시장의 다양한 요구 사항을 충분히 고려했으며, 강력한 적응성은 식기 세척기, 세탁기, 수도꼭지, 제빙기 및 욕실과 같은 다양한 시나리오에서 골판 스테인리스강 파이프 커넥터의 용접을 쉽게 처리할 수 있도록 합니다. 모든 가전 제품 또는 욕실 제품의 특정 요구 사항에 관계없이 전문적인 용접 솔루션을 제공하여 고객의 장비 투자 비용을 절감할 수 있습니다.
3. 극도로 단순화된 "원클릭" 작동 프로세스: 장비의 자동화 수준은 작동을 매우 간단하게 만듭니다. 작업자는 고급 용접 기술을 가질 필요가 없으며, 작업 흐름은 다음과 같이 단순화됩니다. 공작물 배치 -> 시작 버튼 누르기 -> 완제품 제거 및 냉각. 이 '바보 방지' 작동은 기술적 임계값과 교육 비용을 크게 줄여 신입 직원이 신속하게 업무를 시작하고 생산 효율성을 보장할 수 있도록 합니다.
기술 매개변수:
|
모델 항목 |
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정격 전력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
전압 입력 |
V
|
380
|
380
|
380
|
380 |
380
|
|
주파수 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단락 전류 |
KA
|
26
|
30
|
40
|
30
|
40
|
|
작동 스트로크 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율 |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘 |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용접 용량 |
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비 |
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
Kg
|
380
|
510
|
630
|
530
|
700
|
일반 구조:

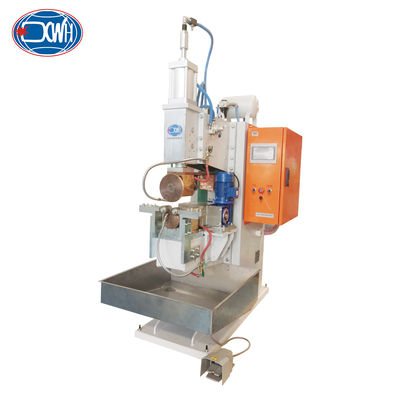

상세 이미지:
효율적인 자동화 프로세스: 통합 자동화는 클램핑, 회전 및 용접의 정밀 작업을 관리하는 이 솔루션의 핵심입니다. 수동 개입을 간단한 자재 취급 관리로 제한함으로써 시스템은 변동을 효과적으로 제거하고 생산 주기를 가속화합니다.
즉시 냉각을 통한 최적화된 프로세스: 외부 수조를 특징으로 하는 이 시스템은 용접 후 즉시 구성 요소가 냉각 단계에 들어가도록 합니다. 생산 라인의 중요한 경로에 대한 이러한 통합은 제품 품질을 안정화시킬 뿐만 아니라 사이클 시간을 단축하여 전반적인 제조 효율성을 향상시킵니다.
가스 저장 탱크: 자체 가스 저장 탱크가 장착된 이 기계는 일관된 압력 공급을 보장합니다. 이를 통해 용접력이 작동 전반에 걸쳐 일정하고 변함없이 유지되어 장비의 신뢰성과 성능이 크게 향상됩니다.
사전 예방적 시스템 설계: 수로 시스템은 신뢰성을 염두에 두고 구축되었습니다. 모든 구성 요소는 사전 예방적 조치로 녹 방지 처리되며 배수는 탱크로 가는 전용 독립 경로를 통해 처리됩니다. 이 설계에는 통합 진단 기능이 통합되어 있습니다. 수로의 상태는 유출을 기준으로 평가할 수 있어 막힘을 관찰하고 제거할 수 있습니다.

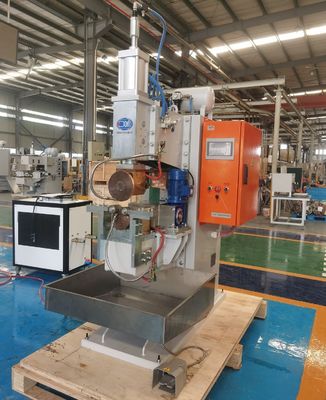

장면 이미지:
응용 프로그램:
용접 전:

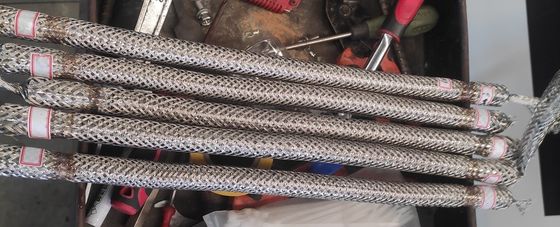

용접 후:
다양한 유형의 심 용접기:
FAQ:
| 항목/모델 | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| 50%에서 정격 전력 | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 정격 1차 전력 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 2차 전압 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 정격 주파수 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 최대 단락 전류 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 최대 용접 전력 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 목 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 전극에서 최대 힘 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 작동 스트로크 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 냉각수 소비량 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 전극 tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 암 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 투영 클램핑 플레이트 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
최대 용접 용량 A3 강철 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
모델 항목
|
단위
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
정격 전력 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
전압 입력
|
V
|
380
|
380
|
380
|
380 |
380
|
|
주파수
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
최대 단락 전류
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
작동 스트로크 |
mm |
100 |
100
|
100 |
100 |
100
|
|
용접 효율
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
최대 힘
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
최대 용접 용량
|
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
모터 전력 |
W
|
550
|
750
|
750
|
750
|
400
|
|
냉각 소비
|
L/min
|
8
|
8
|
10
|
8
|
10
|
|
무게
|
Kg
|
380
|
510
|
630
|
530
|
700
|
